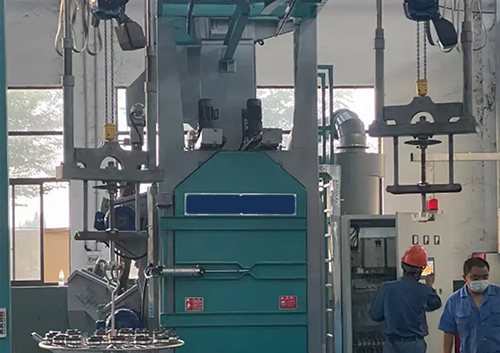

抛丸机的核心结构、工作原理、性能参数及典型故障处理有哪些？
发布时间:2025-06-25
锡山区正顺机械维修中心
一、核心结构与功能
抛丸器
清理室
弹丸循环系统
二、工作原理
工件输送：通过辊道 / 悬挂线送入清理室，转速 0.5-2m/min
抛丸处理：弹丸经抛丸器高速撞击工件表面，去除氧化皮（清理效率≥5m²/min）
弹丸回收：废料经螺旋输送机→提升机→分离器，合格弹丸重返抛丸器
三、关键性能参数
| 参数 | 典型值 | 技术标准 |
|---|
| 抛丸量 | 150-500kg/min（Q326 型） | JB/T 7376-2007 |
| 电机功率 | 11-45kW（单抛丸器） | GB/T 18833-2011 |
| 除尘效率 | ≥99.5%（粉尘排放≤30mg/m³） | GB 16297-1996 大气污染物排放 |
四、典型故障与处理
| 故障现象 | 可能原因 | 解决方案 |
|---|
| 抛丸量不足 | 弹丸库存不足 / 定向套磨损 | 补充弹丸（库存≥1000kg）；更换定向套（磨损量＞2mm 时）。 |
| 设备异响 | 轴承缺油 / 叶轮动平衡失效 | 加注锂基润滑脂（NLGI 2 级）；叶轮动平衡偏差＞5g 时重新校正。 |
| 除尘效果差 | 滤袋堵塞 / 风机皮带松弛 | 反吹清理滤袋（脉冲气压 0.4-0.6MPa）；调整皮带张紧度（下垂量≤10mm）。 |
五、维护要点
易损件更换：抛丸器叶片每 800 小时检查，磨损量＞1/3 时更换（对称更换）
弹丸管理：定期筛分弹丸（筛网孔径≥原弹丸直径 20%），去除破碎粒
安全防护：清理室门联锁装置需灵敏（开门时抛丸器自动停机），配备急停按钮（响应时间≤0.5s）
